5.3 机体与机座
一、按主轴承结构分:
a正置式主轴承的机体机座结构。
b倒挂式主轴承的机体机座结构。
c隧道式主轴承的机体机座结构。
1、正置式:
机座承受曲柄连杆机构传来的气体压力,机座有较大的强度和刚度。机座两侧与座和主轴承座部分设置有坚固的骨架和加强筋。尺寸,重量较大,适用于重量,尺寸指标要求不严格和寿命要求较长的中速和低速柴油机中。曲轴中心线在剖分面以下刚性好。
图例:TM410型柴油机机体机座
图例:GMTA500型柴油机机体机座
2、倒挂式:
无机座,只有机体,有油底壳,中高速机。
图例:轻12V180柴油机曲轴箱
图例:MWM360型柴油机机体
3、隧道式:
汽缸体与曲轴箱铸成整体,主轴承没有剖分面,圆盘形滚动轴承。过盈量。重量较大,工艺复杂,装柴及维修不方便。
图例:重12V180型隧道式机体

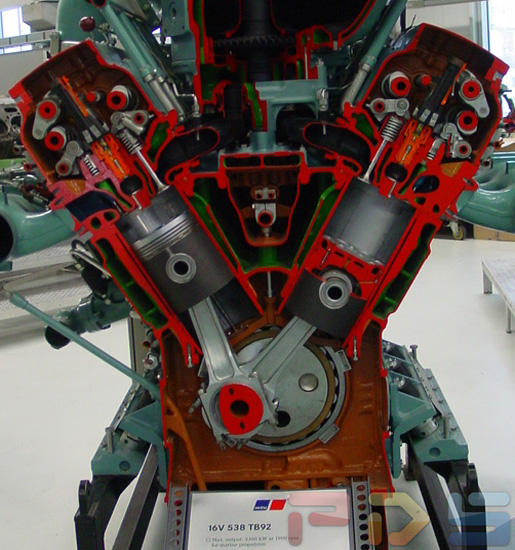

图:实物照片
4、十字头柴油机的固定件:
主轴承撑紧螺栓向上顶住机架,向下压住轴承盖和轴瓦,把轴承盖压紧在主轴承座上。
5、PA6B机体
